■概要　　◇本ユニットは、公衆通信回線や専用回線を使用して、音声やデータのやりとりをする、ＭＡ型ＮＣＵ
　　　　　　（手動発信・自動着信型網制御装置）です。
　　　　　◇ＤＴＭＦデコーダーとの組み合わせにより、無人設備の各種遠隔制御を可能にします。さらに、無線機
　　　　　　とリレー回路等を組み合わせて、フォーンパッチ（無線電話）にも利用できます。
　　　　　◇外部制御装置の併用により、自動案内装置等に応用できます。


■特長　　◇広範囲な電源電圧（ＤＣ５Ｖ～ＤＣ２４Ｖ）で動作可能です。
　　　　　◇小型設計（９０ｍｍ×６０ｍｍ）です。
　　　　　◇呼出信号検出機能により自動着信（オフ・フック）が可能です。
　　　　　◇話中音検出、無音状態検出機能により自動回線復帰（オン・フック）が可能です。
　　　　　◇回線電流検出、回線極性検出機能により自動発信への応用も可能です。
　　　　　◇リダイアル付きダイアル機能（操作ボタンはオプション）により手動発信が可能です。


■仕様　　◇使用電源電圧範囲・・・・・・・・・・・・・・ＤＣ５Ｖ～ＤＣ２４Ｖ
　　　　　◇標準消費電流・・・・・・・・・・・・・・・・待機時１０ｍＡ　動作時４０ｍＡ
　　　　　◇送信信号利得（３００Ｈｚ～３ＫＨｚ）・・・・－３ｄＢ～０ｄＢ
　　　　　◇受信信号利得（　　　　 〃 　　　　）・・・・－６ｄＢ～０ｄＢ
　　　　　◇送信信号入力インピーダンス・・・・・・・・・約５０ＫΩ
　　　　　◇受信信号出力インピーダンス・・・・・・・・・約１０ＫΩ
　　　　　◇回線電流、回線極性、４００Ｈｚ、
　　　　　　音声信号検出信号出力（オープンコレクタ）・・耐圧ＤＣ２４Ｖ　１００ｍＡ最大
　　　　　◇回線電流検出感度・・・・・・・・・・・・・・１０ｍＡ以上
　　　　　◇呼出信号検出感度・・・・・・・・・・・・・・３０Ｖｒｍｓ以上
　　　　　◇４００Ｈｚ、音声信号検出感度・・・・・・・・－２６ｄＢ以下　－３２ｄＢ最小（０ｄＢ：775ｍＶ）
　　　　　◇４００Ｈｚ検出周波数範囲・・・・・・・・・・３８０Ｈｚ～４２０Ｈｚ


■付属品　　使用説明書　×１、スペーサー　×４、コネクタハウジング　×４、コネクタコンタクト　×３０


■ユニット外観

【図１】ユニット外観



ＮＣＵについて 、チョット一言
本書の説明の前にＮＣＵに関連する事柄について、ちょっと解説を加えさせて頂きます。ご存知の方は、パスして下さい。

■ＮＣＵ
ＮＣＵとは、Network Control Unit　の略で日本語では、網制御装置といいます。仰々しい言葉ですが、読んで字の
如く、網の目のように張り巡らされた電話回線に対して、特定の相手を捕捉して発信、着信を行わせる機能を備えた
装置のことです。分かりやすく考えれば、“普通の電話機の受話器（ハンドセット）の無い状態の物”、もうこれは
一種のＮＣＵです。一般に電話機には、発信（ダイヤルを回す）、着信（ベルを鳴らす）、通話（ハンドセット）の
機能がありますが、本ユニットではこれらとほとんど同様の機能を行わす事ができます。

■オフ・フックとオン・フック
・オフ・フック・・・・電話機の本体から受話器（ハンドセット）を取り上げること
・オン・フック・・・・電話機の本体へ受話器（ハンドセット）を置くこと

■回線電流
電話機をオフ・フックすると交換設備（ＮＴＴの交換機等）と端末設備（電話機）の間に回線電流が流れます。
一般には、15mA～130mAの電流になります。


■回線極性（Ｌ１，Ｌ２）
電話回線は２線で形成されていますが、この２線の間には一般に 48V の電位差が存在します。
この２線をＬ１，Ｌ２といい、公衆回線においては一般に相手側と回線が成立した時に自局（発信側）のＬ１，Ｌ２

の間の極性が反転します。

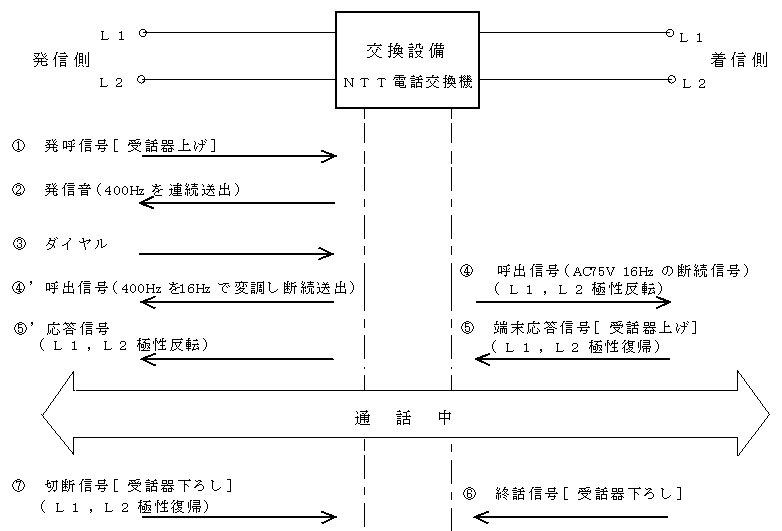

■以下に交換機の接続動作を、その流れに沿ってまとめます。

　※表中の①～⑦はその動作順序です

■コネクタについて

　【図１】に示すように、本ユニットは、外部制御に必要な信号が、扱い易いように整理され、複数のコネクタに分　けられています。以下に各コネクタについての詳細を示します。

　◇自動着信機能のみに使用される場合は、【図２】に示す５Ｐコネクタ、及び８Ｐコネクタの結線でＯＫです。　　　なお、５Ｐコネクタは、電話回線関係の配線用
　　８Ｐコネクタは、電源関係及びＤＴＭＦデコーダ等への配線用です。

【表１－１】５Ｐコネクタの機能 　　　 （電話回線への入出力用）

端子№	機能	用　　途
１	電話回線	電話回線のＬ２に接続します
２	入力	電話回線のＬ１に接続します
３	ＦＧ	使用していません
４	親電話機	電話機のＬ２に接続します
５	出力	親電話機のＬ１に接続します

【表１－２】８Ｐコネクタの機能         （電源、オーディオ入出力用）

端子№	機能	用　　途
１	電源入力	ＤＣ５Ｖ～ＤＣ２４Ｖを接続します
２		０Ｖ（ＧＮＤ）を接続します
３		使用しません
４	送信信号入力	アンプ等からのプラス側に接続します
５		アンプ等からのマイナス側に接続します
６	受信信号出力	アンプ等へのプラス側に接続します
７		アンプ等へのマイナス側に接続します
８		ＤＴＭＦデコーダー等へ接続します

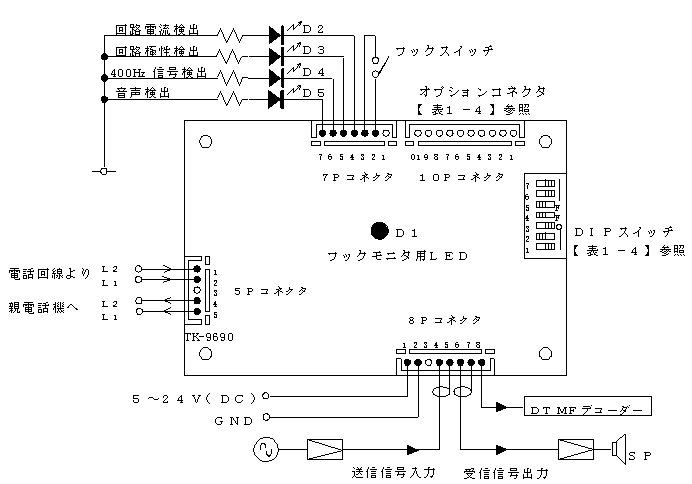

【図２】基本的な外部結線

　◇拡張動作を希望される場合は、【図２】に示す７Ｐコネクタ、及び１０Ｐコネクタをご使用ください。
　　なお、７Ｐコネクタの各種信号は、本ユニットの動作確認用に、１０Ｐコネクタは、本ユニットの動作を更に細かく設定させるためのオプション用です。

【表１－３】７Ｐコネクタの機能（電話回線の各種制御用）

端子№	機　　　能	用　　　途
１	ＤＣ５Ｖ出力	使用しません
２	フック入力	フック入力とＧＮＤの間に、フック・スイッチを接続します。 手動発信時にフック・スイッチをＯＮ（オフ・フック）します。 自動着信機能のみに使用する場合は、使用する必要はありません。
３	ＧＮＤ
４	回線電流検出信号出力	各信号出力と電源のプラス側に、別売の電源電圧に応じた発光ダイオード（ＬＥＤ）を接続します。 常に動作を確認したい場合を除いて使用する必要はありません。 端子№４は回線電流、端子№５は回線極性、端子№６は４００Ｈｚの信号を検出している間のみ、ＬＥＤが点灯します。 端子№７は４００Ｈｚ以外の信号を検出している間と、４００Ｈｚ以外の信号を検出できなくなってから２秒の間、ＬＥＤが点灯します。
５	回線極性検出信号出力
６	４００Ｈｚ検出信号出力
７	音声検出信号出力

【表１－４】１０Ｐコネクタの機能（オプション設定／ダイアル用）

端子№	（ＤＩＰスイッチ№１がＯＮ） オプション設定入力選択時＊１	（ＤＩＰスイッチ№１がＯＦＦ） ダイアル押しボタン入力選択時
１	ＤＣ５Ｖ出力
２	呼出音検出回数設定入力	Ａ、Ｂ、Ｃ、Ｄ列入力（ＣＯＬ４）
３		３、６、９、＃列入力（ＣＯＬ３）
４		２、５、８、０列入力（ＣＯＬ２）
５		１、４、７、＊列入力（ＣＯＬ１）
６	無音状態検出時間設定入力	＊、０、＃、Ｄ行入力（ＲＯＷ４）
７		７、８、９、Ｃ行入力（ＲＯＷ３）
８	話中音検出回数設定入力	４、５、６、Ｂ行入力（ＲＯＷ２）
９	ダイアル速度切り換え設定入力	１、２、３、Ａ行入力（ＲＯＷ１）
１０	ＧＮＤ

　＊１　詳細は設定についての項のを参照して下さい。


■動作について　　────［その１］　電話回線と本ユニットとの、回線の〈接〉〈断〉のようす────

【図２】に示す接続において、本ユニットの基本的な動作を下記のフローチャートに示します。
なお、このチャートは・図２・に示す通りＤＩＰスイッチの設定は、№２、№４、№５のみＯＮの場合です。

待機中
《＊１自局より発信動作》　　　　　　　　　　↓　　　　　　　　　　　　《自動着信動作》
↓　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　↓
＊２フックスイッチをＯＮ			相手局からのコールを受ける
↓　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　↓
・Ｄ１（ﾌｯｸﾓﾆﾀｰLED）が点灯 ・Ｄ２（回線電流検出）が点灯 ・Ｄ４（400Hz 信号検出）が点灯			↓ ↓呼出信号（16Hz）が発生
			Ｄ３がコール（呼出信号16Hz）に応じて点滅
↓　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　↓
テンキーにて相手局の局番を入力 ・入力開始と同時にＤ４消灯 ・キー入力に応じてＤ５点灯			↓ ↓ ↓
↓相手局をコール中			↓Ｄ３が３回点滅したら
相手局がオフ・フックする Ｄ３（回線極性検出）が点灯			Ｄ１（ﾌｯｸﾓﾆﾀｰLED）が点灯 同時にＤ２（回線電流検出）も 点灯し着信状態
↓　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　↓
相手局の音声を入感するとＤ５（音声信号検出）が点灯
↓		↓		↓
《フックスイッチをＯＮ》 自局より発信の場合は すでにＯＮの状態		《無音状態》 （Ｄ４，Ｄ５が消灯の状態）		《相手局が電話を切る》
				↓話中音が発生 ↓（ﾂｰﾂｰﾂｰの400Hz音）
↓		↓		↓
フックスイッチをＯＦＦ		↓ ↓１分間継続したら		Ｄ４が話中音に応じて点灯 （400Hz 信号検出）
↓		↓		↓Ｄ４が３回点滅
オン・フック（復帰）　 Ｄ１，Ｄ２，Ｄ３，Ｄ４，Ｄ５　すべて消灯

＊１　自局より発信動作を行うには、・表１－４・の様にオプションコネクターにダイヤル用操作ボタンを接続して
　　　おく必要があります。
＊２　フックスイッチとは、７Ｐコネクターのフック入力（端子No.2）とＧＮＤ（端子No.3）の間に設けたスイッチ

■動作について　　────［その２］　本ユニットと電話回線とにおける入・出力信号のようす────

【図２】に示す接続図において、８Ｐコネクタの送信信号入力、及び受信信号出力は、本ユニット内部のアナログスイッチにより、【表１－５】に示した条件により電話回線との信号のやり取りを行っています。

【表１－５】送信入力及び受信出力と、電話回線との信号のＯＮ／ＯＦＦ条件

条　　　　　　　件	送信入力	受信出力
	端子№４	端子№６	端子№８
待機中	ＯＦＦ	ＯＦＦ	ＯＮ＊１
待機中からの自動着信	ＯＮ	ＯＦＦ	ＯＮ
待機中からのフック入力（７Ｐコネクタの端子№２と端子№３を接続）＊２	ＯＦＦ	ＯＮ	ＯＮ
自動着信からのフック入力（７Ｐコネクタの端子№２と端子№３を接続）	ＯＮ	ＯＮ	ＯＮ
フック入力からの電話回線の極性反転検出	ＯＮ	ＯＮ	ＯＮ

＊１　待機中でも、受信信号利得は約－３０ｄＢ（６９７Ｈｚ～１６３３Ｈｚ、１０ＫΩ負荷時）に下がりますが、
　　　電話回線の信号を出力しています。これは、本ユニットに接続した親電話機からの信号を受信できることを
　　　意味しています。
　　　したがって、親電話機から、本ユニットに接続したＤＴＭＦデコーダーを経由して、遠隔操作が可能です。
　　　（ＤＴＭＦデコーダーの入力インピーダンスが低い場合は、増幅する必要があります）
　　　待機中は受信信号を出力しないようにするには、もう片方の受信出力（端子№６）にＤＴＭＦデコーダーを
　　　接続し、７Ｐコネクタの回線電流検出信号出力（端子№４）をフック入力（端子№２）に接続します。
＊２　ＤＩＰスイッチの設定で、スイッチ№６をＯＦＦ（オフ・フック中は常に送信入力）にした場合は、送信入
　　　力の信号を電話回線に出力（ＯＮ）します。


■動作について　　────［その３］　その他の動作について────

　◇フックモニタ用発光ダイオードは、オフ・フックの時のみ点灯します。
　◇７Ｐコネクタのフック入力は、ＧＮＤに接続すると発信（オフ・フック）状態となりますが、以下の場合は、
　　発信保留となります。
　　・親電話機を使用中（回線電流を検出中）の場合。
　　・回線を切ってから３秒間（交換機が確実に復帰する時間）。
　◇リダイアルは［＊］の押しボタンです。発信後、最初に押された場合のみ有効です。


■設定について

　　◇本ユニットは、より多くの用途に対応できるように、動作をＤＩＰスイッチの設定で切り換えることができま
　　　す。また、外部にスイッチを接続すれば、オプション設定も可能です。

　　◇電源投入時、オプション設定は全てＯＦＦになります。以後、ＤＩＰスイッチの設定によりオプション設定が
　　　選択されている間の設定を保持します。


【表２－１】ＤＩＰスイッチの設定

ｽｲｯﾁ№	機　　　能	Ｏ　　　　Ｎ	Ｏ　　Ｆ　　Ｆ
１	１０Ｐコネクタ使用機能	オプション設定入力	ダイアル用操作ボタン入力
２	自動着信機能	自動着信	手動着信
３	呼出音出力機能	呼出音を出力する	呼出音を出力しない
４	無音状態検出機能	検出後自動復帰	手動復帰
５	話中音検出機能	検出後自動復帰	手動復帰
６	手動発信時の送信入力切り換え	極性反転検出後に送信入力	オフ・フック中は常に送信入力
７	ダイアル方法切り換え	パルス・ダイアル式	プッシュ・ダイアル式

【表２－２】オプション設定（ＤＩＰスイッチ№１の１０Ｐコネクタ使用機能がオプション設定の時のみ有効です）

端子№	機　　能	Ｏ　Ｎ	Ｏ　Ｆ　Ｆ
１	ＤＣ５Ｖ出力＊１	-----
２～５	呼出音検出回数	【表２－３】を参照して下さい
６、７	無音状態検出時間	【表２－４】を参照して下さい
８	話中音検出回数	５回	３回
９	ダイアル速度切り換え	１０ｐｐｓ	２０ｐｐｓ
１０	ＧＮＤ	-----

　＊１　各機能において、ＯＮを設定する場合に、それぞれの端子（№２～№９）に接続します。


【表２－３】呼出音検出回数設定

１０Ｐコネクタ端子№				呼出音 検出回数
２	３	４	５
ＯＦＦ	ＯＦＦ	ＯＦＦ	ＯＦＦ	３回
ＯＮ	ＯＦＦ	ＯＦＦ	ＯＦＦ	１回
ＯＦＦ	ＯＮ	ＯＦＦ	ＯＦＦ	２回
ＯＮ	ＯＮ	ＯＦＦ	ＯＦＦ	３回
ＯＦＦ	ＯＦＦ	ＯＮ	ＯＦＦ	４回
ＯＮ	ＯＦＦ	ＯＮ	ＯＦＦ	５回
ＯＦＦ	ＯＮ	ＯＮ	ＯＦＦ	６回
ＯＮ	ＯＮ	ＯＮ	ＯＦＦ	７回
ＯＦＦ	ＯＦＦ	ＯＦＦ	ＯＮ	８回
ＯＮ	ＯＦＦ	ＯＦＦ	ＯＮ	９回
ＯＦＦ	ＯＮ	ＯＦＦ	ＯＮ	１０回
ＯＮ	ＯＮ	ＯＦＦ	ＯＮ	１１回
ＯＦＦ	ＯＦＦ	ＯＮ	ＯＮ	１２回
ＯＮ	ＯＦＦ	ＯＮ	ＯＮ	１３回
ＯＦＦ	ＯＮ	ＯＮ	ＯＮ	１４回
ＯＮ	ＯＮ	ＯＮ	ＯＮ	１５回

【表２－４】無音状態検出時間設定

10Pｺﾈｸﾀ端子№		無音状態 検出時間
６	７
ＯＦＦ	ＯＦＦ	６０秒
ＯＮ	ＯＦＦ	３０秒
ＯＦＦ	ＯＮ	９０秒
ＯＮ	ＯＮ	１８０秒
